弱電橋架施工一項很重要的工作,也需要專門的施工方案。今天分享一套橋架施工方案。
工序流程:
定位彈線→支架安裝→支架水平、垂直度校驗→橋架安裝、固定、校平→支架接地扁鋼敷設→扁鋼搭接口焊接→扁鋼上接地標識安裝→橋架跨接安裝→橋架標識
控制要點:
彈線、支架安裝、橋架安裝、扁鋼安裝、跨接安裝共五個方面
工序流程圖文解析:

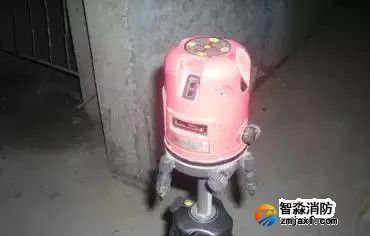

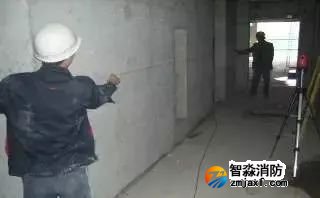

1、激光定位儀,用于橋架支架定位彈線

2、墻體上彈標高控制線

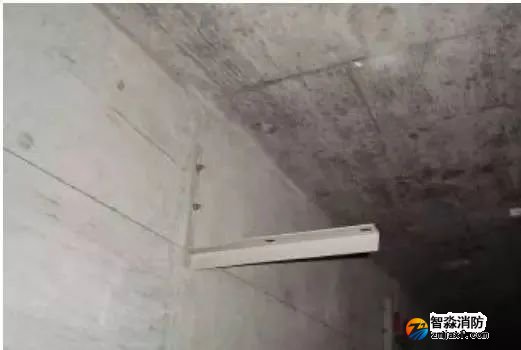

3、橋架支架安裝控制線

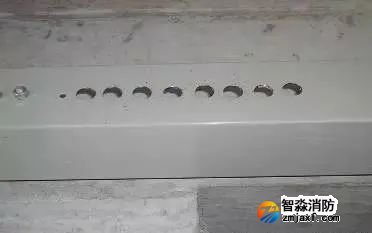

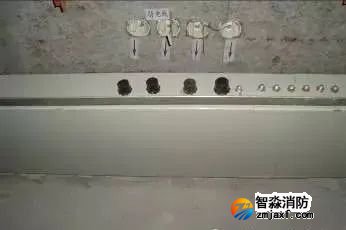

4、橋架上預留接管孔,排列整齊、間距均勻

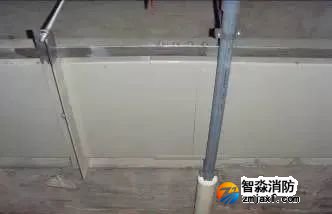

5、預留接管孔與頂板上線盒位對應

6、橋架接縫嚴密、固定牢靠,支架設置合理

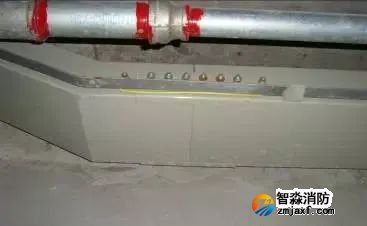

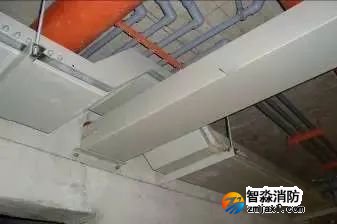

7、橋架過橋彎美觀、規范,避讓合理

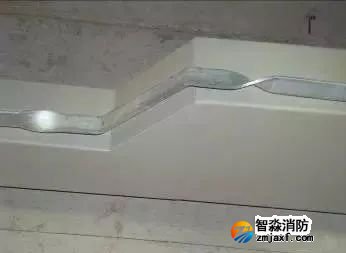

8、橋架過橋處,接地扁鋼制作規范

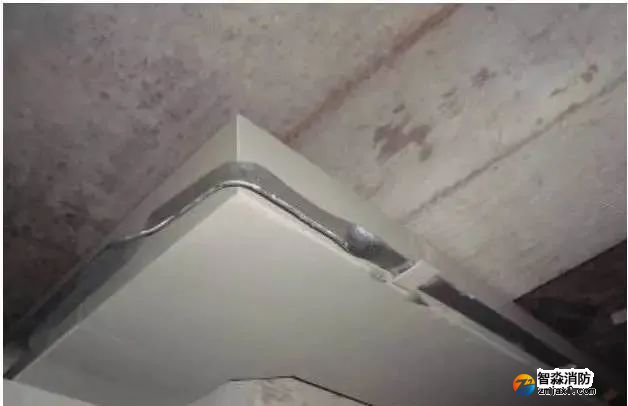

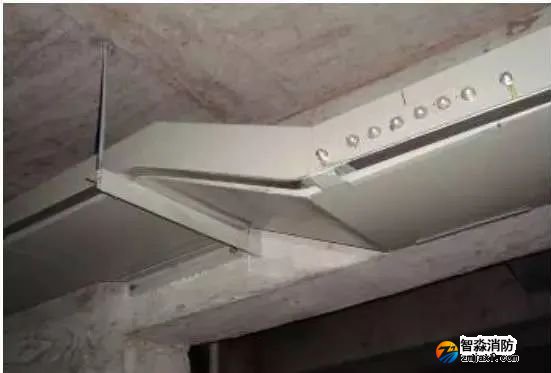

9、橋架翻彎處接地扁鋼制作規范

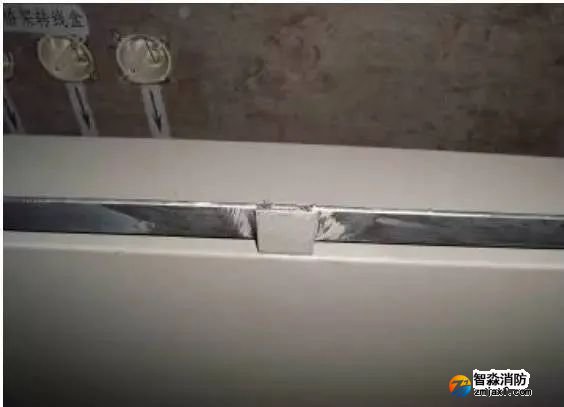

10、在單根橋架中間位置增加接地扁鋼固定支座,采用鉚接

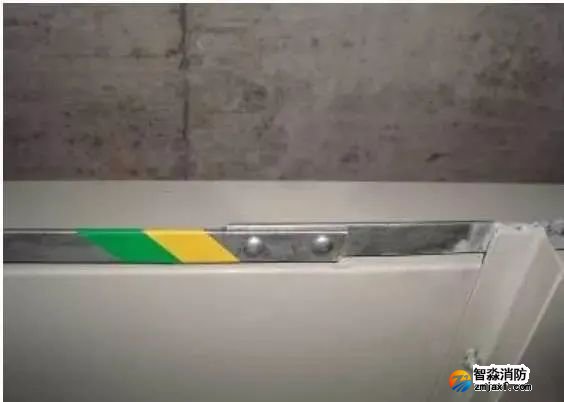

11、橋架支架接地扁鋼采用搭接,螺栓固定牢靠,接地標識清晰、規范

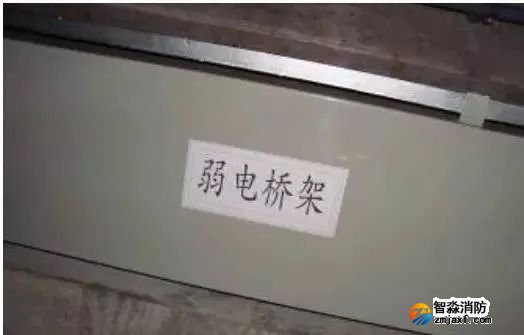

12、橋架標識清晰,張貼規范

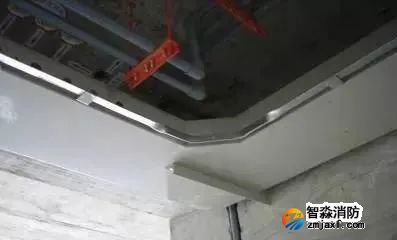

13、橋架支架上接地扁鋼,在陰角轉角處的做法

14、橋架支架上接地扁鋼,在陽角轉角處的做法

15、橋架支架上接地扁鋼,在變徑處的做法

16、橋架接地跨接做法規范

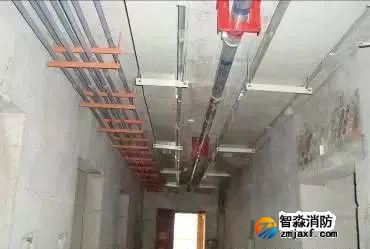

17、公共過道上橋架安裝整體效果圖1

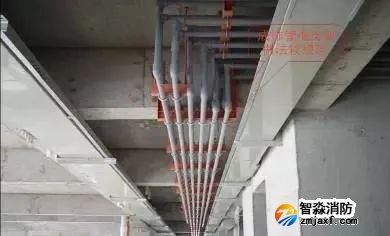

18、公共過道上橋架安裝整體效果圖2
