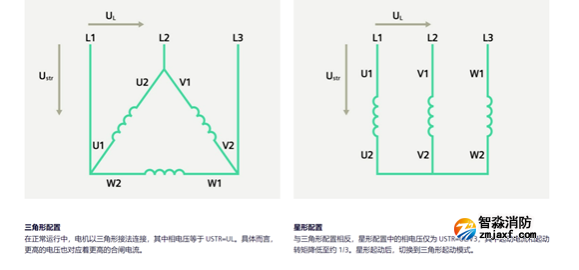

1）A1/B1/C1接UI/V1/W1；A2/B2/C2接W2/U2/V2；

2）電機接線盒短接片是否已全部拆除；

3）由于運輸顛簸，為防止意外，上電前請將內部元器件螺絲等標準件再次緊固一遍；

4）檢查主母排，進出線導體之間無鐵屑及其他雜物，確保無短路。

#調試星形起動的電機旋轉方向是否正確

1）手動方式點動電機，查看電機星形起動運轉方向是否正確；

2）如果方向正確，無需換線；如果方向錯誤，則交換端子A1、B1、C1上的（或者電機接線盒中U1、V1、W1接線柱上的）任意兩根電纜；

3）換完線后，再次手動點動電機，檢查運轉方向是否已經正確。

#調試三角形起動的電機旋轉方向是否

正確

1）如果方向正確，無需換線；

2）如果方向錯誤，則交換端子A2、B2、C2上的（或者電機接線盒中U2、V2、W2接線柱上的）任意兩根電纜。

? 首次啟泵前，確保管道有水有壓，如果管路內無壓無水的話，要將對應消防泵的出水口閥門先關死，進水口保持常開。

? 啟動后等消防泵控制設備星三角切換后，并實時關注電流不能超過消防泵電機的額定電流，再將閥門慢慢打開。

（此操作是由于管道在無水無壓的情況下，管道里有空氣，水泵電機啟動電流會很大，超過原額定負荷，極容易導致水泵控制柜過載接觸器主觸點燒壞，并引發其他電路故障）

02

1.檢查水池水位，是否高過水泵進水口（低位水池除外，但需加裝底）。

2.檢查進水管路，是否內有異物（如焊渣類）最好拆開泵與管路連接處，放水沖洗。

3.打開水泵進出口門，旋下水泵進出口法蘭上的排氣螺絲，排凈泵腔內空氣，至水出為止。

4.拆下水泵電機防護罩，用手扳動風葉，檢查水泵轉動是否靈活。

5.檢查電源接線方面是否牢固，是否安全。

03

# 檢查控制柜外觀是否損壞，內部螺絲是否松動。

# 按線路圖接好電源線，用儀表檢查是否缺相，電壓是否正常。

# 水泵暫時不接情況下，按手動啟動按鈕重復幾次，看接觸器是否吸合正常。

# 接上水泵電源線，點動（啟動后即停）看水泵轉向是否正常（正常為順時針旋轉）。

# 如反轉，水泵電源線任意兩根線互調。

# 按控制柜內部門上的線路圖高、中、低位置，接電接點壓力表。控制柜調為自動，測試壓力表。如壓力表不會停止或啟動，立即檢查信號線是否接反或其他。
